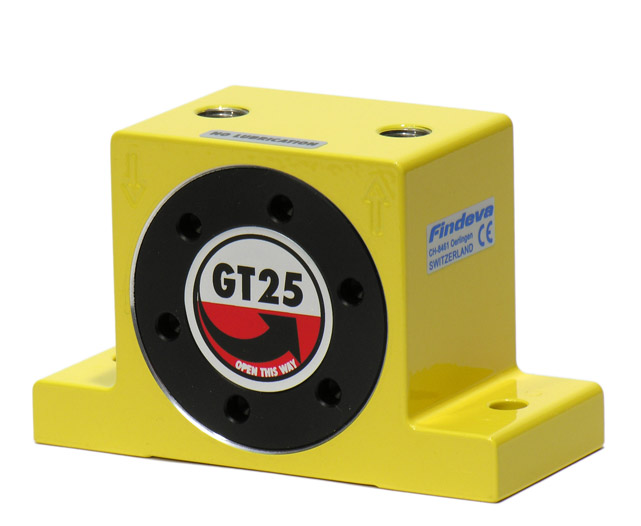

findeva,瑞士菲迪瓦振动器gt气动涡轮振动器系列的具体参数





findeva,瑞士菲迪瓦振动器gt气动涡轮振动器系列的具体参数

不需润滑
只需乾净空气
最高温度120°C( 250°F )
超静音
噪音范围 60-75 分贝( dBA )


1. 挤压成形铝合金壳体
2. 铝质涡轮,硬处理
3/4. 高密度质量正力矩
5-7. 孔穴提供负力矩
8. 空气入口
9. 排气孔

10. 底座安装孔
11. 特殊预润滑匹配有沪圈轴承 铝质底板,硬处理
12. 左旋螺纹
13. 右旋螺纹


说明

本系列产品结合了高速与偏心加工力矩,使产生强大功率的振动力 。壳体由一挤压成形烤漆铝件与硬处理的底板构成使振动器能用在食品与制药工业。GT-涡轮振动器经工厂测试结果符合目前国际上的噪音法规要求。

设计

藉转子内正与负不平衡力矩的离心力产生振动。转子由二个高功率,预润滑的匹配有护圈轴承支持。使用寿命特别长的润滑脂采保证较长的二使用寿命。采用轴承的内座圈与外座圈的设计,只需利用一销子扳手就很容易更换轴承。底板系利用左旋与右旋螺纹固定而且是自动锁定。

性能资料
型号 振动数(次/分) 离心振动力 空气耗量/分
2 Bar
29 PSI
4 Bar
58 PSI
6 Bar
87 PSI
2 Bar = 29 PSI 4 Bar = 58 PSI 6 Bar = 87 PSI 2 Bar = 29 PSI 4 Bar = 58 PSI 6 Bar = 87 PSI
N LBS N LBS N LBS Ltr. CF Ltr. CF Ltr. CF
GT-8 36.000 42.000 46.000 990 223 2.060 464 2.910 655 46 1.6 80 2.8 112 3.9
GT-10 27.500 35.000 37.500 840 189 1.390 313 2.400 540
GT-10-S 17.000 23.000 25.000 650 146 1.350 304 1.950 439
GT-13 26.000 30.000 33.000 1.400 315 2.440 549 3.730 839 120 4.2 200 7.0 290 10.2
GT-16 17.000 21.500 24.000 1.220 275 2.090 470 3.160 711
GT-16-S 11.500 15.500 17.000 1.100 248 1.900 428 2.700 608
GT-20 17.000 20.000 23.000 2.170 488 4.040 909 5.520 1.242 185 6.5 325 11.4 455 15.9
GT-25 12.000 15.500 17.000 2.120 477 3.510 790 5.070 1.140
GT-25-S 8.500 11.000 13.000 2.250 506 3.600 810 4.900 1.102
GT-30 13.000 14.000 16.000 3.380 760 5.430 1.222 7.540 1.696 330 11.5 530 18.5 745 26.0
GT-36 8.000 10.000 13.000 3.290 740 5.360 1.206 7.190 1.618
GT-36-S 6.100 7.200 8.300 4.100 922 6.200 1.395 7.500 1.688
GT-40 7.700 8.800 9.500 4.300 968 7.300 1.642 9.800 2.205 425 15.0 700 24.6 970 34.2
GT-48 6.000 7.500 9.700 4.900 1.102 7.700 1.732 10.500 2.363
GT-48-S 0.0 5.600 6.300 0.0 0.0 7.500 1.688 12.000 2.700



本表资料在重型实验台上取自Kistler 3轴测力计。
当安装刚性差时频率和力值会减小。

规格 *will accept NPT
型号 A 宽度 C D E F G/H*
螺纹
重量
mm inch mm inch mm inch mm inch mm inch mm inch kg Lbs
GT-8 50 1.97 33 1.30 86 3.38 68 2.68 12 0.47 7 0.27 1/8" .250 .55
GT-10 .255 .56
GT-10-S .263 .58
GT-13 65 2.56 42 1.65 113 4.45 90 3.54 16 0.63 9 0.35 1/4" .565 1.24
GT-16 .580 1.28
GT-16-S .614 1.35
GT-20 80 3.15 56 2.20 128 5.04 104 4.09 16 0.63 9 0.35 1/4" 1.090 2.40
GT-25 1.120 2.46
GT-25-S 1.200 2.64
GT-30 100 3.94 73 2.87 160 6.30 130 5.12 20 0.79 11 0.43 3/8" 2.200 4.85
GT-36 2.300 5.10
GT-36-S 2.530 5.57
GT-40 120 4.72 83 3.26 194 7.64 152 5.99 24 0.94 17 0.67 3/8" 3.690 8.13
GT-48 3.890 8.57
GT-48-S 4.290 9.45
